⛩اعتبارات توزيع الاعمدة

⛩اعتبارات توزيع الاعمدة

🖋 للمهندس/ حفظ الله العيزري.......
00967  771461057

🏬 اولا: الاعتبارات المعمارية

1- لا يظهر اي عمود وسط فراغ معماري او يكون بارز على الجدران

2- لا يظهر اي عمود في نافذة او باب
او يقلل من عرض فتحة الباب او فتحة النافذة

( ابعاد العمود تزداد بعد التحليل وايجاد الابعاد الاقتصادية الامنة حيث توضع  ابعاد تقريبية اثناء التوزيع )

3- اذا كان احد ادوار المبنى مواقف السيارات لا تقل المسافات بين الاعمدة عن 3.5 متر كحد ادنى

4- يكون اتجاه العمود مع اتجاه الجدران بحيث يكون العمود مخفي وسط الجدار

🏬 ثانيا : الاعتبارات الانشائية في توزيع وتوجيه الاعمدة

1- توضع الاعمدة عند تقاطعات الجسور لتقليل والغاء الجسور المحمولة

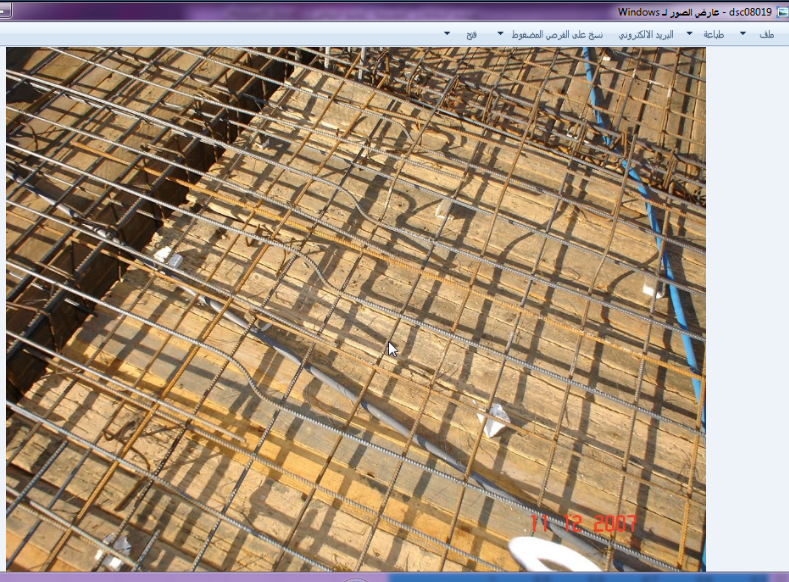

2- المسافات بين الاعمدة تعتمد على نوع منظومة البلاطة كالتالي :
* البلاطات المعصبة والبلاطات العادية الحد الاقصى بين الاعمدة يصل الى 6 متر و 7 متر بحسب سماكة البلاطة والعزم الذي سيظهر على الجسور
سيتم توضيحه لاحقا بشكل تفصيلي وورسوم توضيحية من اعمال مشاريع قمنا بتصميمها
* البلاطات المسطحة تصل المسافات بين الاعمدة الى 12 متر و15 متر
واستخدام البلاطات المسطحة سيتم توضيح حالات استخدامها واشتراطاتها لاحقا
* البلاطات المجوفة  تصل المسافات اكثر من 15 متر

3- البحور بين الاعمدة يفضل ان لا تزيد عن 20% بين كل بحرين متجاورين

حتى تكون عزوم الجسور منتظمة  وتقلل من كميات الحديد ومقاطع الجسور
ملاحظة :

احيانا لاتنطبق بعض الاعتبارات نضطر لتوزيع الاعمدة بحسب المخطط المعماري

4- كل جسر كابولي يحمله عمود للسبب التالي :
   * تقليل عزم اللي الناتج على الجسر الحامل للكابولي

5- اعمدة الدرج لا يمكن الاستغناء عنها بالذات الاعمدة الذي تحمل بسطة (الاستراحة ) منتصف الدور

6 - اقل مسافة بين الاعمدة لا تتجاوز 2.5 متر للاسباب التالية :
   *  اذا تم تصميم الاساسات مفردة سيحصل تداخل في اجهادات التربة

   * اذا تم تصميم الاساسين مشترك وكانت المسافة قليلة اقل من 3 متر والاحمال كبيرة
مخطط عزوم الاساس المشترك تكون اما كلها سالبة او موجبة (بمعنى اخر غير منطقية )
الصحيح اذا قلت المسافة بين وجهي الاساس عن نصف عرض الاساس يصمم الاساساسين قاعدة مشتركة لانه يحصل تداخل في اجهادات التربة
لكن الحاصل معنا اذا قلت المسافة بين وجهي الاساس عن 15 سم ( عرض حبة بلك) نصمم الاساسين مشترك

7- اتجاه الاعمدة التي تحمل الجسور  الكابولية  مع اتجاه الجسر الكابولي لتقليل العزم على العمود

8- اذا كان لدينا عمود جار نضيف عمود مقابل له على مسافة 4 متر او اكثر بحسب المخطط المعماري حتى ننفذ اساس  العمود الجار مع اساس العمود المقابل له مشترك او جسر شداد
*  احيانا يقوم بعض المصممين بعمل جسر شداد للاساس الجار بشكل مايل جدا وهذا الجسر الشداد لا يعمل بشكل صحيح
وللجسر الشداد المايل اشتراطات سيتم شرحها لاحقا ان شاء الله

9 -اذا كان لدينا عمود جار نعمل له ازاحة اذا امكن بحيث يحمل جسر كابولي وبشرط لا يتعارض مع المخطط المعماري

لان ازاحة العمود له فوايد هي :
*الاساس لهذا العمود لن يكون جسر شداد او مشترك
* احيانا يقلل البحر مع العمود التالي له وتقل الاعمدة
* الجسر الذي يحمله العمود المزاح بوجود الكابولي يقل العزم على الجسر بالذات لو كان الجسر المحمول بسيط
